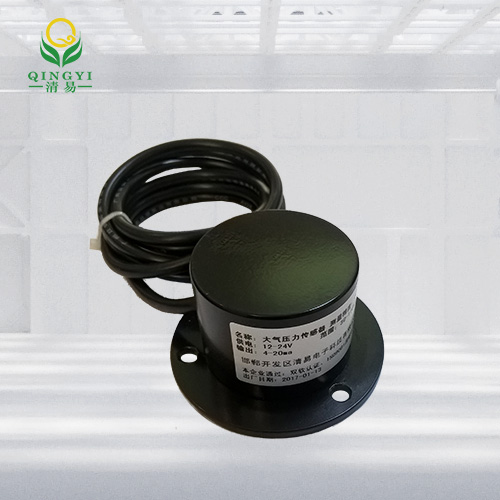

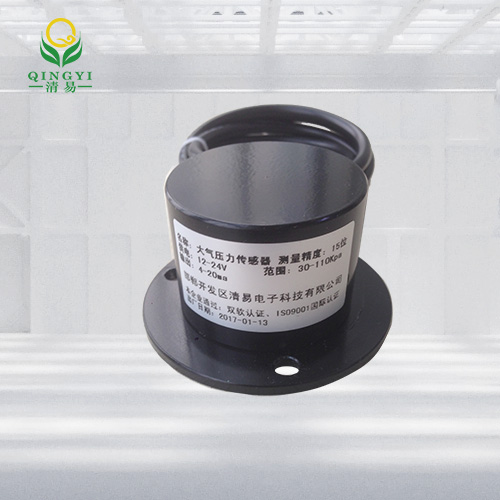

CG-YL 大气压力传感器

产品概述

CG-YL 大气压力变送器由电源模块、变送模块、数据处理模块等组成。外型小巧轻便，便于携带和连接，用户接口简洁、方便。采用电路模块技术开发变送器，用于实现对环境压力的测量，输出标准的电压信号，方便使用。采用优质铝合金型材，外部进行电镀喷塑处理，具有防雨、防腐蚀、抗老化、抗强磁干扰能力。

功能特点

◆外型美观、小巧、安装方便

◆测量精度高

◆低功耗，节能

◆结构设计合理，符合科研要求

◆故障率低，技术成熟，性能稳定

工作原理

气压传感器的主要部件为变容式硅膜盒。当该变容硅膜盒外界大气压力发生变化时，单晶硅膜盒随着发生弹性变形，从而引起硅膜盒平行板电容器电容量的变化。

技术参数

测量范围：300～1100hPa

测量精度：±0.4hPa

分 辨 率：0.1hPa

信号输出：

电压型

    信号范围：0V～2.0V DC

电流型

    信号范围：0mA～20mA

RS485型

    通讯协议：Modbus-RTU

供电电压：5～24V DC

设备功耗：＜15mA

响应时间：2秒

电缆长度：标准为1.5m

防护等级：IP66

电压输出公式：

大气压力（hPa）=（电压输出值/2V）*（1100-300）+300

电流输出公式：

大气压力（hPa）=（电流输出值/20mA）*（1100-300）+300

适用范围

可用于环境、温室、养殖等的环境测量。

外观尺寸图
