产品概述
长波辐射传感器又称地球辐射传感器，主要用于测量来自大气和地球表面波长范围为4～50μm的红外辐射，传感器内置PT100温度传感器和温度补偿线路，能降低温度变化对输出辐射量的影响。
功能特点
◆本产品符合ISO9060技术规范要求。
◆本产品符合WMO世界气象组织规范(CIMO Guide)技术规范要求。
◆稳定性好、监测精度高。
工作原理
大气向下长波辐射可以通过公式1计算出来。首先考虑的因素是：热电堆输出电压Umv [μv]，长波辐射表温度Tb [K]，以及长波辐射表的灵敏度系数K [μV·W-1·m2]。
EL.in = Emen + EL.out = + 5.67×10-8Tb4 (公式1)
此公式1996年由世界气象组织制定。式中EL.in = 大气向下长波辐射（W/m2）
Emen = 净辐射（大气向下长波辐射和传感器向上辐射的差值）（W/m2）
EL.out = 5.67×10-8Tb4 = 传感器向上辐射 （W/m2）
在计算大气向下长波辐射时，腔体内铂电阻换算的摄氏温度必须换算成开氏温度，Tb = 273.15+℃ 在这里值得提示的是：大多数是负值，因此在计算出来的大气向下长波辐射比传感器向上辐射（5.67×10-8Tb4）要小。
技术参数
参数名称 | 规格参数 | 说明 |
工作电压 | 无 | 毫伏信号型 |
DC 12V | RS485型 | |
输出信号 | 0～20mV | 毫伏信号型 |
RS485（MODBUS-RTU协议） | RS485型 | |
工作温度 | -40～80 ℃ | |
工作湿度 | 5～90%RH | |
光谱范围 | 4～50μm | |
灵敏度 | 7～14uV/W.m-2 | |
内 阻 | 20～140Ω | |
响应时间 | ≤18s（99%响应） | |
非稳定性(变化/年) | ≤±2% | |
温度系数 | ≤±1%（-20～50℃） | |
光谱误差 | ±3% | |
温度传感器 | PT100 | |
温度传感器测量范围 | -50～90℃ | |
辐射输出范围 | -500～500W/m2 | |
功 耗 | 无 | 毫伏信号型 |
12mA @12VDC | RS485型 | |
重 量 | 0.52kg | 不含线缆 |
适用范围
可应用于气象、太阳能利用、农林业、建筑材料老化、大气环境监测、科学研究等部门的太阳辐射能量的测量。

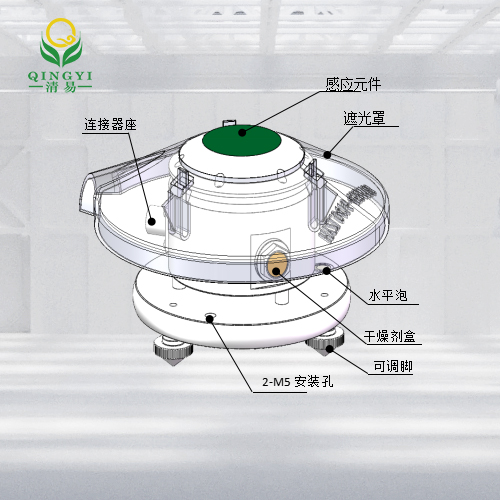

产品结构

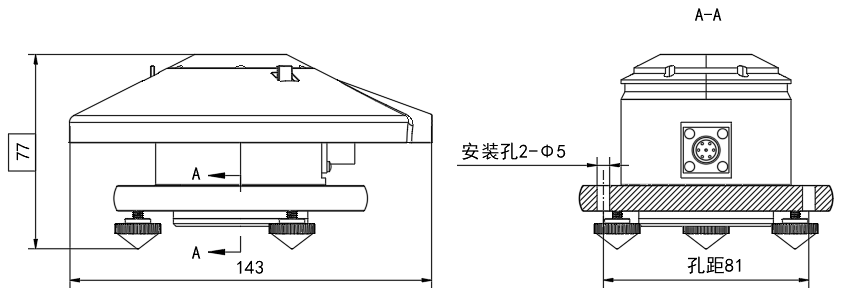

毫伏信号型（单位：mm）

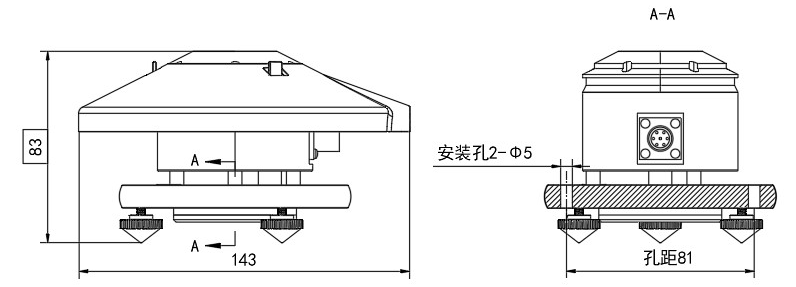

RS485型（单位：mm）
